Full Adder
고양이는생선을좋아해
2013. 5. 6. 10:10

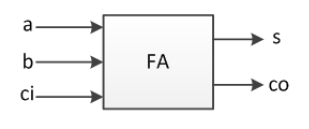

#symbol

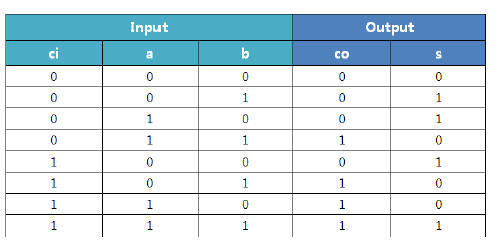

2개의 입력과 Carry in을 받아 Sum과 Carry out을 출력하는 가산기

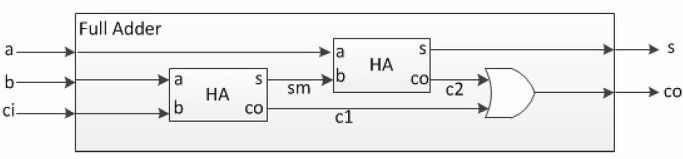

2개의 Half Adder와 Or게이트로 구성되어 있다.
module FA(a,b,ci,s,co);
input a,b,ci;
output s,co;
wire c1,c2,sm;
HA u_HA1(.a(b),.b(ci),.s(sm),.co(c1));
HA u_HA2(.a(a),.b(sm),.s(s),.co(c2));
_or2 u_or2(c1,c2,co);
endmodule
